Демонтаж центрального модуля

На главном экране центрального модуля нажмите и удерживайте кнопку «Отключение центрального модуля» в течение 3 секунд, начнется слив воды из накопительной емкости. После этого на экране появится сообщение о том, что можно отключать питание центрального модуля.

После появления сообщения о готовности центрального модуля к отключению переведите тумблер питания в положение «О».

Отсоедините дисплей, а затем снимите кожух центрального модуля, отклонив низ кожуха на себя и приподняв его.

Последовательно отсоедините блок питания, подвод воды (предварительно перекрыв подачу воду в модуль), дренаж и аварийный дренаж.

Отсоедините фитинги магистралей высокого давления от присоединений подачи и возврата магистралей высокого давления.

Отсоедините от разъема «Radio» основной платы кабель радиоконтроллера RF Box, если он используется.

Если в системе CL18 Playgreen используются проводные пульты управления, отсоедините от разъемов «HG-1» и «HG-2» основной платы центрального модуля их кабели.

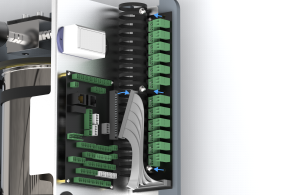

Для системы CL12 Manitoba отсоедините двухжильный кабель питания от разъема «24VDC», а также 50-пиновый шлейф от разъема «To PLC PCB» на плате зонального контроллера MZC. После этого открутите три крепежных винта, расположенных вдоль правой стороны платы MZC.

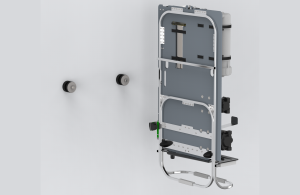

Снимите центральный модуль с закрепленных на стене виброопор.
