Выбор места установки пультов управления и максимальных гигростатов.

К местам установки проводных пультов управления и максимальных гигростатов необходимо подвести низковольтный кабель марки UTP 2×2 (используется четыре жилы / две пары).

Устройства должны располагаться в легкодоступном месте таким образом, чтобы дисплей находился на уровне глаз пользователя.
Избегайте монтажа на внешние (холодные) стены, а также на внутренние (теплые) стены, температура которых значительно ниже или выше температуры воздуха в помещении.
Избегайте монтажа пультов вблизи приточных решеток вентиляции и приборов отопления, так как подобная установка неизбежно вызывает погрешность измерений.
Располагайте устройства в местах свободной циркуляции воздуха (исключается установка в нишах, закрытых пространствах и т.п.).
Пространство на стене в 500 мм по вертикали и 200 мм по горизонтали от устройств должно быть свободным, высота монтажа – 1500 мм от пола.
Во избежание некорректной работы устройства необходимо производить монтаж с использованием всех деталей, входящих в комплект поставки.

Пульты управления и вспомогательные пульты Liechty оснащаются высокоточными датчиками, однако, как и все подобные устройства, имеют погрешность измерения (данные указаны в инструкции к конкретному пульту).

Монтаж пультов серии HS3 / MHS3

Подготовьте нишу в стене ø25 мм и глубиной не менее 35 мм. Для разметки можно использовать монтажную пластину, входящую в комплект поставки модуля. Просверлите два отверстия ø5 мм на глубину не менее 30 мм и вставьте в них дюбели из комплекта установки.

Закрепите на стене магнитную пластину для пульта HS3 /MHS3, используя саморезы из комплекта установки.

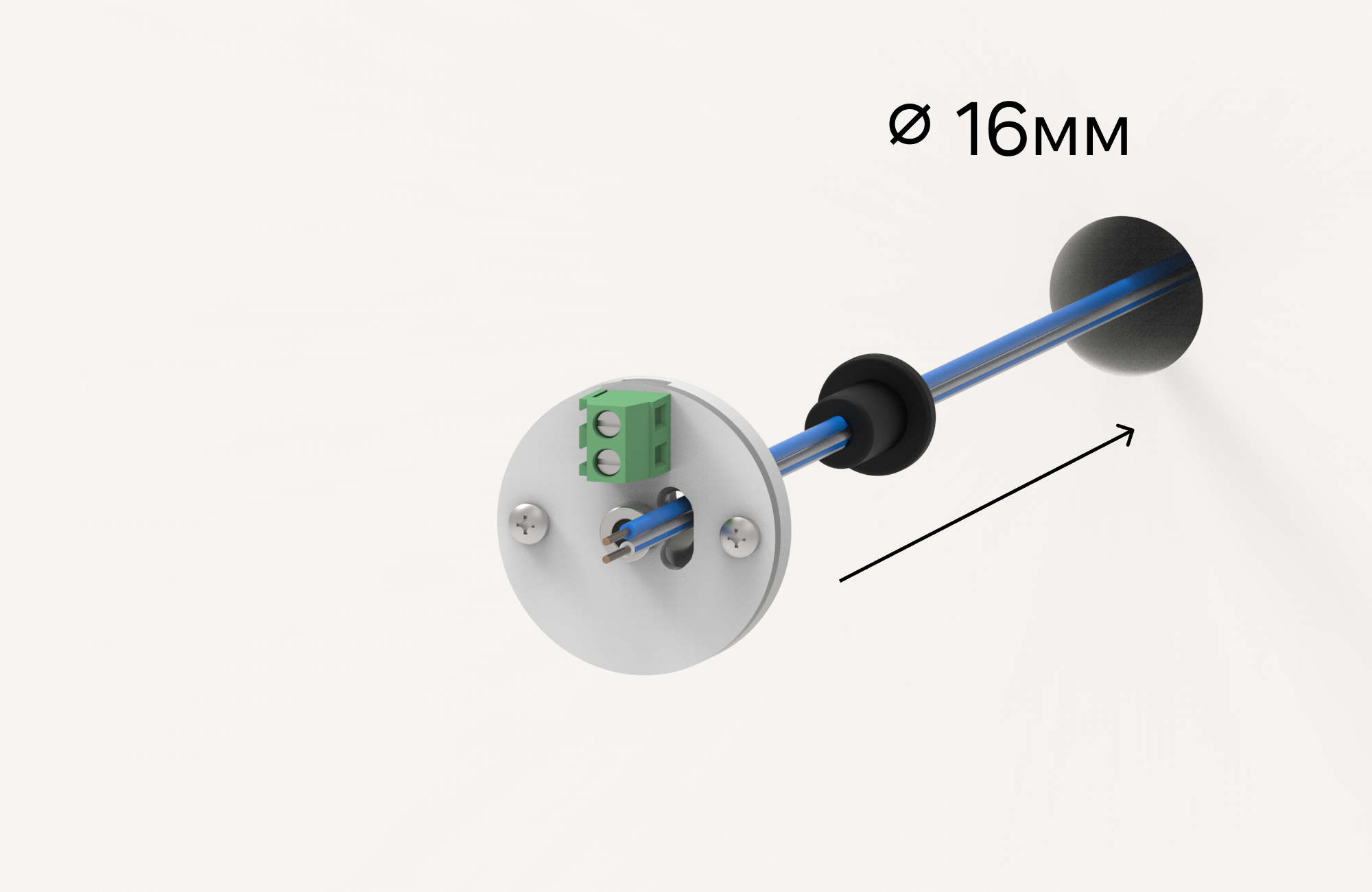

Вставьте провода подведенного заранее кабеля в клеммную колодку зеленого разъема согласно схеме подключения и затяните винты клемм.

Обозначения проводов при подключении HS3:

Бело-синий: провод управляющего гигростата
Синий: провод максимального гигростата
Оранжевый: + 24VDC
Бело-оранжевый: COM

Обозначения проводов при подключении MHS3:

Синий: провод максимального гигростата
Оранжевый: +24VDC
Бело-оранжевый: COM

Подключите белый разъем кабеля подключения к разъему на обратной стороне пульта.

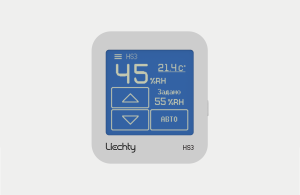

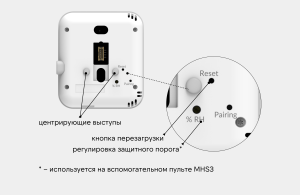

Удерживая пульт за боковые грани, аккуратно совместите его с монтажной пластиной до фиксации магнитов. Убедитесь, что центрующие выступы на обратной стороне пульта совпали с ответными отверстиями на пластине.

Начало работы

При подаче питания 24VDC кратковременно активируется приветственный экран. После этого отображается главный экран, устройство готово к работе.

Инструкция к интерфейсу пульта управления HS3

Главный экран

Меню настроек
Актуальная влажность
Актуальная температура
Кнопки регулировки влажности
Заданная влажность
Кнопка выбора режима работы (индикатор режима работы)

Меню настроек

Возврат на главный экран, подтверждение изменений
Установка времени
Установка графика работы
Регулировка яркости экрана
Сервисные настройки

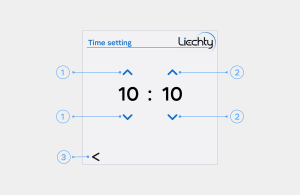

Установка времени

Кнопки изменения часов
Кнопки изменения минут

Установите корректное время на пульте, оно сохранится автоматически.

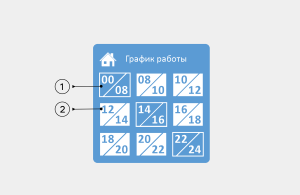

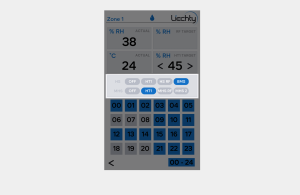

Расписание увлажнения

9 числовых кнопок отображают часовые промежутки в сутках. Нажатием на кнопки можно изменить выбор режима работы пульта для каждого часового промежутка.

Неактивная кнопка – «Увлажнение отключено»
Активная белая кнопка – «Увлажнение включено»

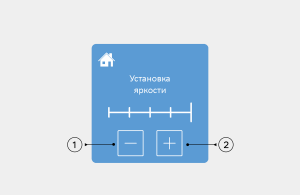

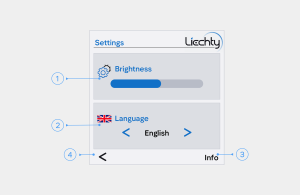

Установка яркости дисплея

Кнопка уменьшения яркости экрана
Кнопка увеличения яркости экрана

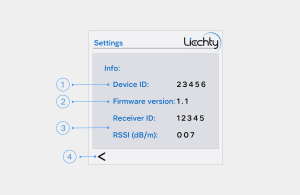

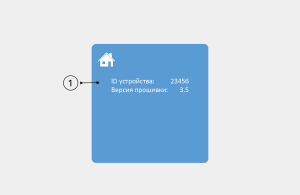

Информация об устройстве

Системная информация пульта

Монтаж пультов серии HS4 / MHS4

Монтаж пультов HS4 / MHS4 возможно осуществлять двумя способами:

ВАРИАНТ 1: Монтаж в стену

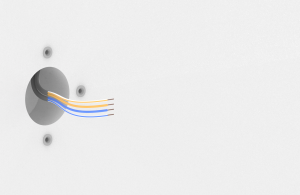

Используйте монтажную пластину из комплекта поставки для сверления отверстий. Подготовьте нишу в стене ø 38 – 40 мм и глубиной не менее 30 мм. Просверлите три отверстия ø 5 мм на глубину не менее 30 мм.

В отверстия ø5 мм вставьте дюбели из комплекта поставки.

Электрическое подключение пульта HS4

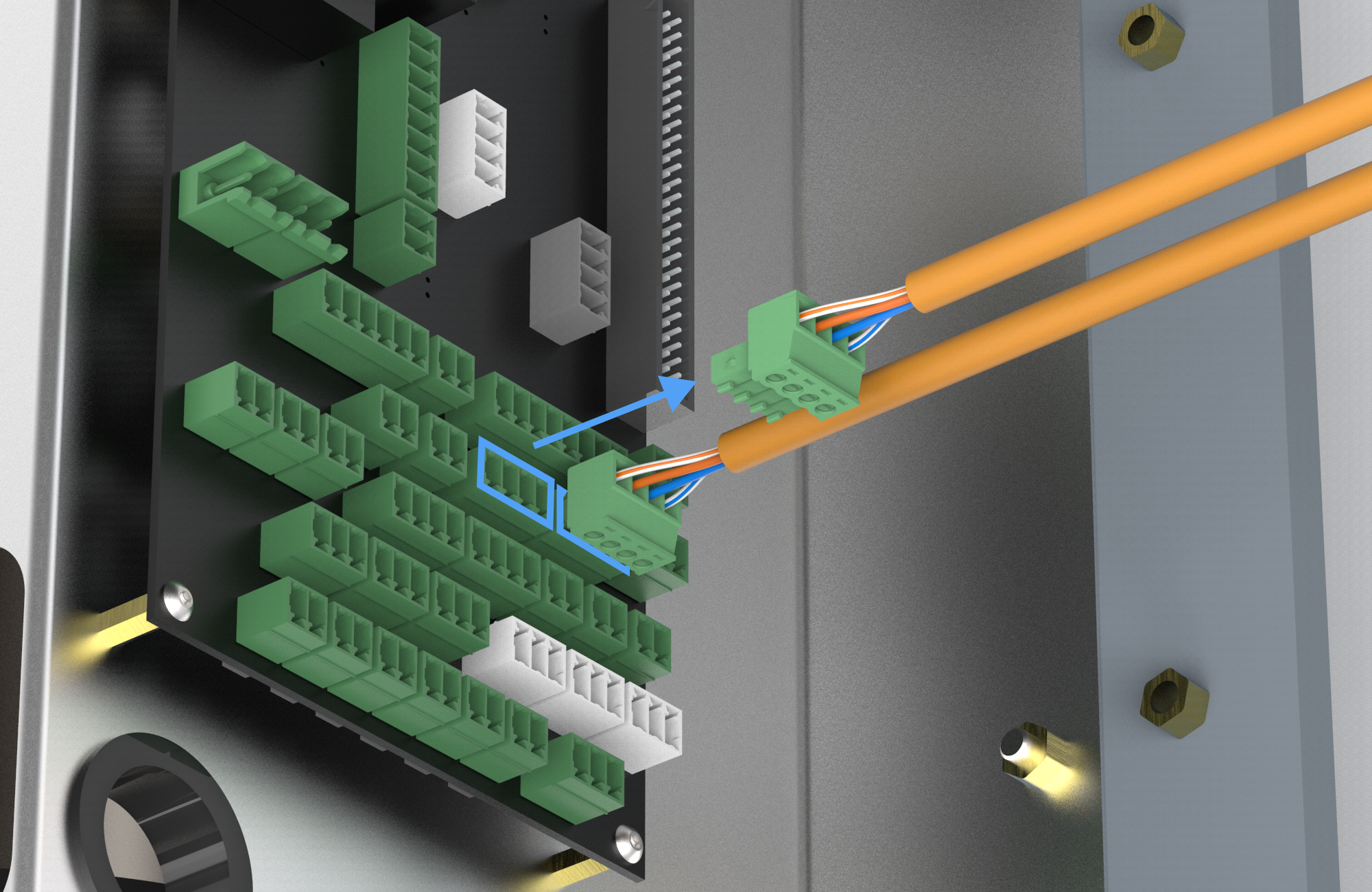

Вставьте провода заранее подведенного кабеля в клеммную колодку зеленого разъема согласно схеме подключения и затяните винты клемм.

Обозначения проводов

Бело-синий: провод управляющего гигростата
Синий: провод максимального гигростата
Оранжевый: + 24VDC
Бело-оранжевый: COM

Электрическое подключение пульта MHS4

Обозначения проводов

Синий: провод максимального гигростата
Оранжевый: + 24VDC
Бело-оранжевый: COM

Приложите монтажную пластину к стене, расположив провода, зеленый разъем и установочный стакан в нише. Зафиксируйте пластину тремя саморезами из комплекта поставки пульта.

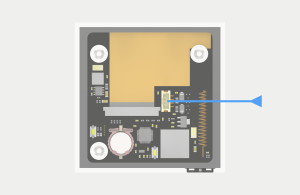

Подключите белый разъем, выходящий из монтажной пластины, к разъему на обратной стороне пульта.

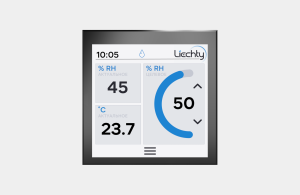

Удерживая пульт за боковые грани, аккуратно совместите его с монтажной пластиной до касания магнитов. Убедитесь в отсутствии зазора между пультом и стеной (все магниты должны соприкоснуться с пластиной).

ВАРИАНТ 2: Монтаж в подрозетник ø68 мм

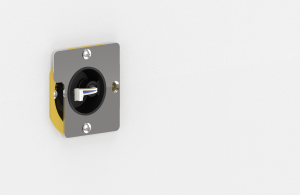

Зафиксируйте подрозетник в стене таким образом, чтобы винты фиксации подрозетника (при наличии) располагались горизонтально, а саморезы для крепления монтажной пластины – вертикально.

Приложите монтажную пластину к стене, расположив провода, зеленый разъем и установочный стакан в подрозетнике.

Зафиксируйте пластину двумя саморезами из комплекта поставки подрозетника.

Подключите белый разъем, выходящий из монтажной пластины, к разъему на обратной стороне пульта.

При необходимости беспроводного соединения пультов HS4 / MHS4 с радиоконтроллером RF Box воспользуйтесь инструкцией в разделе «Монтаж беспроводных пультов управления. Монтаж радиоконтроллера»
