Монтаж беспроводных пультов управления. Монтаж радиоконтроллера
Выбор места установки пультов управления и максимальных гигростатов.
- Устройства должны располагаться в легкодоступном месте таким образом, чтобы дисплей находился на уровне глаз пользователя.
- Избегайте монтажа на внешние (холодные) стены, а также на внутренние (теплые) стены, температура которых значительно ниже или выше температуры воздуха в помещении.
- Избегайте монтажа пультов вблизи приточных решеток вентиляции и приборов отопления, так как подобная установка неизбежно вызывает погрешность измерений.
- Располагайте устройства в местах свободной циркуляции воздуха (исключается установка в нишах, закрытых пространствах и т.п.).
- Пространство на стене в 500 мм по вертикали и 200 мм по горизонтали от устройств должно быть свободным, высота монтажа – 1500 мм от пола.
- Во избежание некорректной работы устройства необходимо производить монтаж с использованием всех деталей, входящих в комплект поставки.
Важно! Пульты управления и вспомогательные пульты Liechty оснащаются высокоточными датчиками, однако, как и все подобные устройства, имеют погрешность измерения (конкретные значения указаны в инструкции к конкретному пульту).
Монтаж пультов серии HS5 / MHS5

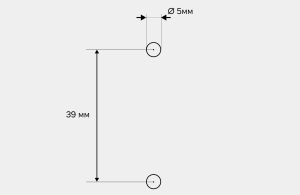

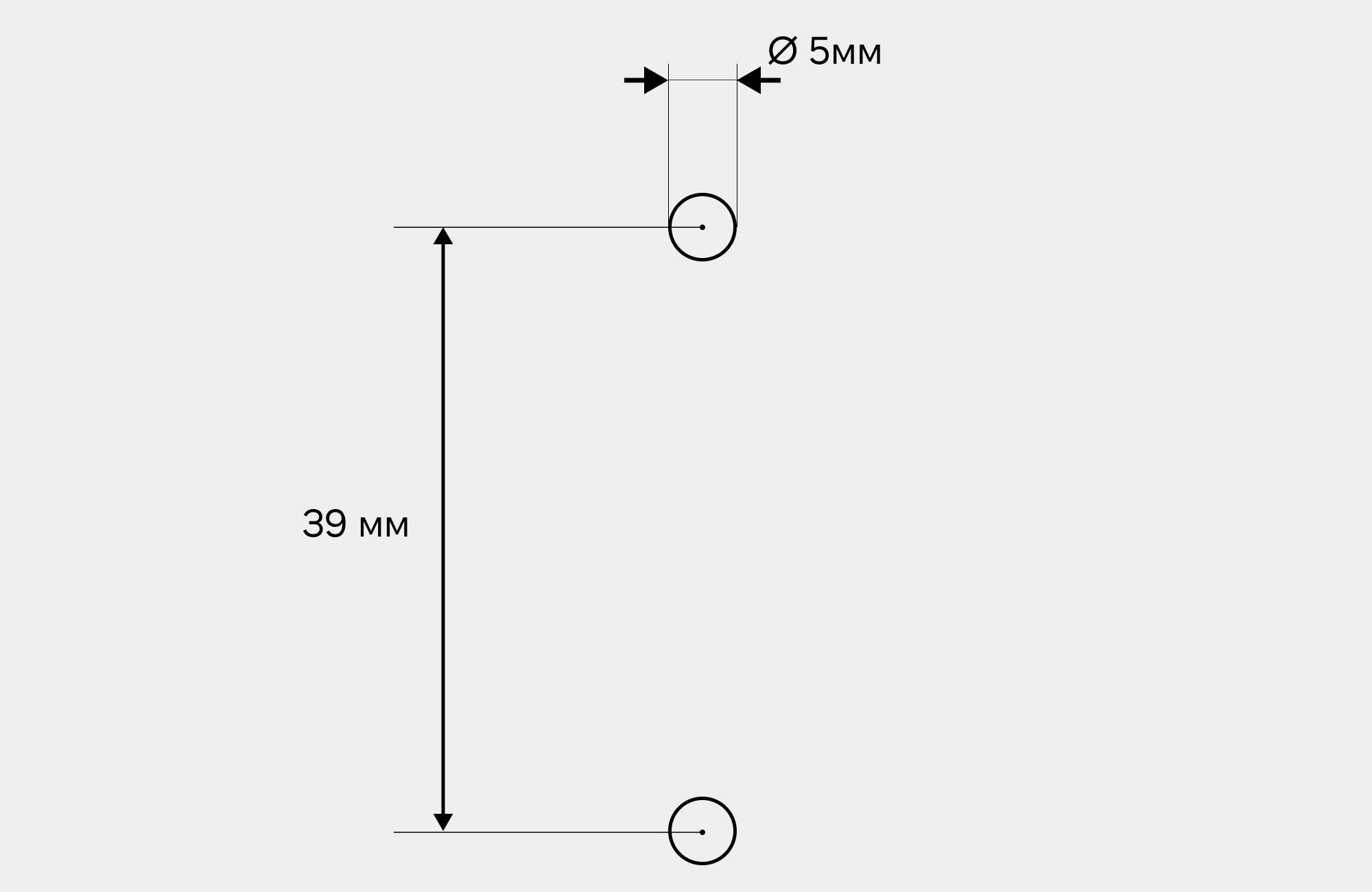

Просверлите два отверстия диаметром 5 мм на глубину не менее 30 мм и вставьте в них дюбели из комплекта установки.

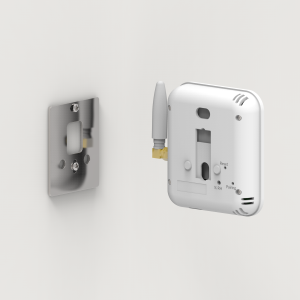

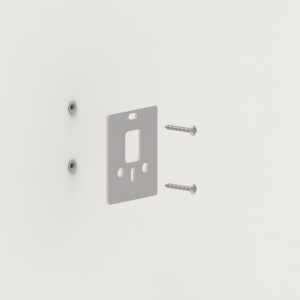

Используя саморезы из комплекта установки, закрепите на стене магнитную пластину для пульта HS5.

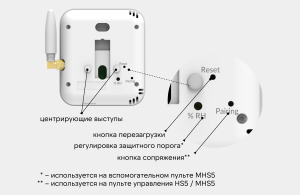

Удерживая пульт за боковые грани, аккуратно совместите его с монтажной пластиной до фиксации магнитов. Убедитесь, что центрующие выступы на обратной стороне пульта совпали с ответными отверстиями на пластине.
Начало работы
Если пульт находится в режиме хранения, необходимо перевести его в рабочий режим.
- Нажмите на кнопку «Pairing» на обратной стороне пульта.
- После активации экрана удерживайте кнопку «Pairing» в течение 10 секунд.
Сопряжение пультов серии HS5 / MHS5
Поскольку для передачи данных пульт использует радиосигнал, для настройки прямого канала радиосвязи с конкретным принимающим устройством они должны быть сопряжены. Для сопряжения выполните следующее:
Проверьте, что принимающее устройство находится в состоянии готовности к сопряжению (на RF Box мигает красный светодиод).
Осуществлять сопряжение пульта стоит, находясь в непосредственной близости от RF Box. Выведите пульт из спящего режима, коснувшись дисплея. Нажмите на кнопку «Pairing» на обратной стороне пульта, процесс сопряжения запустится автоматически.

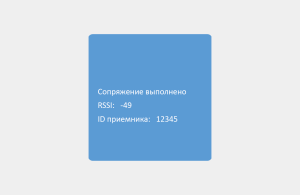

В случае удачного сопряжения на пульте появится соответствующее уведомление, а сопряженное устройство издаст звуковой сигнал.
При сопряжении одного пульта с устройством, ранее уже работавшим с другими пультами, для корректной работы необходимо перезагрузить принимающее устройство. Для этого на приемном устройстве необходимо нажать и удерживать кнопку сброса «Reset» до звукового сигнала (подробнее см. в инструкции системы).
Инструкция к интерфейсу пульта управления HS5

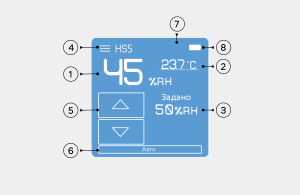

Главный экран
- Актуальная влажность
- Актуальная температура
- Заданная влажность
- Кнопка перехода на вспомогательный экран
- Кнопки регулировки влажности
- Кнопка выбора режима работы
- Информация о подключенном USB
- Уровень заряда аккумулятора

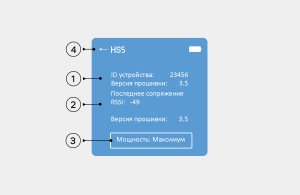

Информация об устройстве
- Системная информация пульта
- Информация о последнем сопряженном устройстве
- Кнопка изменения мощности передачи
- Кнопка возврата на главный экран
Режимы работы пульта HS5
- Авто
Для работы в данном режиме выберите на главном экране «Авто» и выставите требуемую влажность. Пульт в автоматическом режиме будет отслеживать соответствие влажности, заданной и актуальной. Не реже, чем раз в одну минуту пульт, отсылает всю информацию сопряженное устройство. При быстром изменении показаний периодичность передачи информации ускоряется. - Отключено
Для работы в данном режиме выберите на главном экране «Отключено». Пульт отправит сопряженному устройству запрос на принудительное отключение увлажнения. В таком состоянии система будет находиться, пока режим работы не будет изменен на «Авто».
Зарядка аккумулятора HS5 / MHS5
Пульты серии HS5 имеют встроенный аккумулятор питания, который требует подзарядки каждые 4 – 6 месяцев от штатного зарядного устройства, входящего в комплект поставки. В процессе зарядки пульт управления остается активным, измеряет актуальный уровень влажности, отправляет сигналы на радиоконтроллер и пр.
Важно! Штатное зарядное устройство подобрано специально для пультов управления HS5 / MHS5. Использование стороннего зарядного устройства может привести к выходу пульта из строя, что не может являться гарантийным случаем. Заряжать пульт необходимо в его зоне увлажнения, в противном случае увлажнение в соответствующей зоне необходимо отключить с помощью пульта (Режим работы «Отключено) либо в меню дисплея центрального модуля.
Сопряжение пультов серии HS4 / MHS4
Поскольку для передачи данных пульт использует радиосигнал, для настройки прямого канала радиосвязи с конкретным принимающим устройством они должны быть сопряжены. Для сопряжения выполните следующее:
Проверьте, что принимающее устройство находится в состоянии готовности к сопряжению (на RF Box мигает красный светодиод).

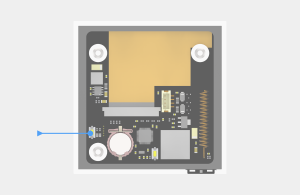

Осуществлять сопряжение пульта стоит, находясь в непосредственной близости от RF Box, предварительно подключив пульт HS4 / MHS4 к питанию от платы центрального модуля. Нажмите на кнопку «Pairing» на обратной стороне пульта, процесс сопряжения запустится автоматически.

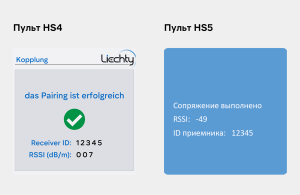

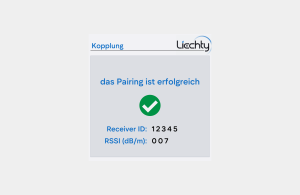

В случае удачного сопряжения на пульте появится соответствующее уведомление (das Pairing ist erfolgreich), а принимающее устройство издаст звуковой сигнал.
При сопряжении одного пульта с устройством, ранее уже работавшим с другими пультами, для корректной работы необходимо перезагрузить принимающее устройство. Для этого на приемном устройстве необходимо нажать и удерживать кнопку сброса «Reset» до звукового сигнала (подробнее см. ниже в разделе «Последовательность сопряжения с радиоконтроллером RF Box»).
Монтаж радиоконтроллера RF Box
Радиоконтроллер осуществляет прием сигналов от беспроводных пультов для последующей передачи их в центральный модуль. Передача сигналов происходит на радиочастоте 433 МГц раз в минуту, а также сразу при изменении целевой влажности, режима работы или расписания форсунок на пульте управления, при превышении максимального порога на одном из основных или вспомогательных пультов.
При выборе места монтажа радиоконтроллера RF Box необходимо учитывать следующее:
- Радиоконтроллер необходимо размещать вне металлических шкафов и на удалении от объемных металлических предметов для свободного прохождения радиосигналов.
- Настенное самоклеящееся крепление поставляется в комплекте радиоконтроллера RF Box. При необходимости разместите самоклеющееся крепление на обратной стороне радиоконтроллера, а ответную часть крепления – на вертикальной ровной поверхности.
- В комплект радиоконтроллера входит соединительный кабель для подключения к центральному модулю Liechty CL12 Manitoba длиной 1,5 м. При необходимости, радиоконтроллер можно удалить от центрального модуля на расстояние не более чем 20 метров. Для этого используйте UTP кабель с разъемами RJ-45.
Последовательность подключения радиоконтроллера к центральному модулю Liechty CL12 Manitoba:

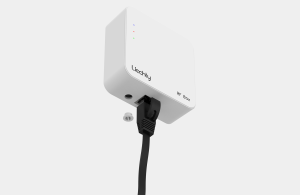

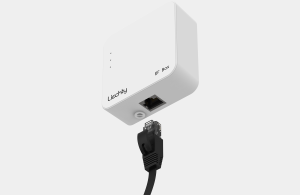

Вставьте разъем соединительного кабеля в разъем в нижней части радиоконтроллера до щелчка.

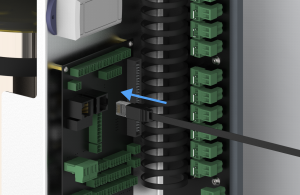

Второй разъем соединительного кабеля вставьте в разъем RADIO на основной плате центрального модуля Liechty CL12 Manitoba, для этого необходимо предварительно снять корпус центрального модуля.
Убедитесь, что загорелся индикатор питания (зеленый светодиод) радиоконтроллера RF Box.

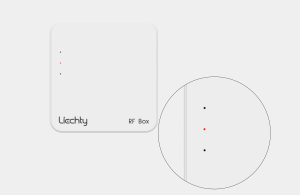

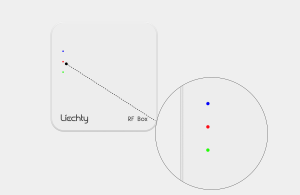

Зеленый (нижний) светодиод – индикатор питания
Красный (средний) светодиод – индикатор сопряжения
Синий (верхний) светодиод – индикатор приема пакета данных
Последовательность сопряжения с радиоконтроллером RF BOX:
Очистите базу данных сопряженных устройств радиоконтроллера. Для этого снимите заглушку в нижней части устройства, нажмите и удерживайте кнопку очистки памяти в течение 3 секунд. Попеременное мигание синего и красного светодиодов в течение 4 секунд, а затем их совместное свечение в течение 2 секунд будут свидетельствовать об успешной очистке базы данных сопряженных устройств.

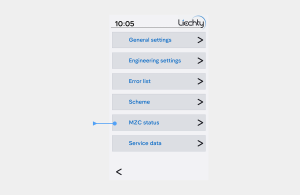

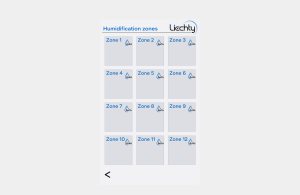

С главной страницы дисплея центрального модуля Liechty CL12 Manitoba зайдите в меню настроек, выберите пункт «MZC status».
В списке зон выберите зону, в которой необходимо сопрячь беспроводные пульты управления с центральным модулем (например, Зона 1).

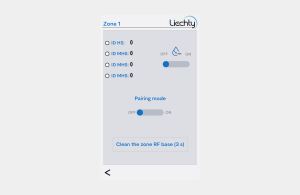

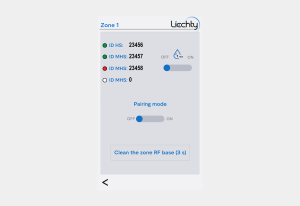

В появившемся подменю зоны отображаются ID сопряженных пультов управления, статус режима сопряжения. Для перехода в режим сопряжения переведите селектор «Pairing mode» в положение «ON». Мигание красного светодиода радиоконтроллера RF Box будет свидетельствовать о переходе в режим сопряжения.
В течение 3 минут произведите сопряжение пультов управления для данной зоны. Для этого нажмите на кнопку «Pairing» на беспроводном пульте управления. Сообщение на экране сопрягаемого устройства, а также совместное свечение красного и синего светодиодов радиоконтроллера будут свидетельствовать об успешном сопряжении устройства. К одной зоне можно подсоединить один основной пульт управления и до трех максимальных.
- Зеленый индикатор горит постоянно – питание присутствует
- Красный индикатор мигает – RF Box находится в режиме сопряжения
- Красный и синий светодиоды одновременно горят в течение 2 секунд – индикация успешного сопряжения
- Синий индикатор включается на 0,5 секунды – индикация приема пакетов данных от сопряженного устройства
Убедитесь, что ID беспроводного пульта управления отобразилось в соответствующей графе подменю сопрягаемой зоны.

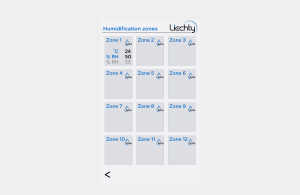

После сопряжения основного беспроводного пульта зайдите с главной страницы дисплея центрального модуля Liechty CL12 Manitoba в меню «Humidification zones». Убедитесь, что данные с основного пульта управления отображаются для данной зоны.
Повторите пункты 3 – 7 для каждой из используемых зон.
При каждом успешном получении пакета данных от сопряженного устройства на 0,5 секунды загорается синий светодиод радиоконтроллера.

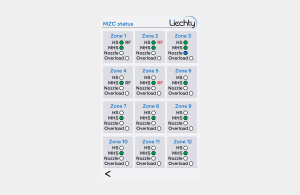

При нормальной работе основного пульта управления в меню «MZC status» дисплея центрального модуля Liechty CL12 Manitoba справа от надписи «HS» соответствующей зоны будет отображаться символ «RF» черного цвета (Зона 1).
Если длительное время не приходят пакеты данных от основного пульта управления, в меню «MZC status» дисплея центрального модуля Liechty CL12 Manitoba справа от надписи «HS» соответствующей зоны будет отображаться символ «RF» красного цвета (Зона 2).
При нормальной работе вспомогательного пульта в меню «MZC status» дисплея центрального модуля Liechty CL12 Manitoba справа от надписи «MHS» соответствующей зоны будет отображаться символ «RF» черного цвета (Зона 4).
Если длительное время не приходят пакеты данных от вспомогательного пульта, в меню «MZC status» дисплея центрального модуля Liechty CL12 Manitoba справа от надписи «MHS» соответствующей зоны будет отображаться символ «RF» красного цвета (Зона 5).
